フィラーリングPaper Machinery

 カタログダウンロード

Paperchine社 技術提携品

ドライヤのキャリヤ溝に フィラーリングを設置することによりキャリヤ溝の深さと幅を適正化

特長

  • フィラーリングはロープの「速度差を少なくする」および「テールを挟む力を強くする」ための機器です
  • 通紙テールの弛み外れを少なくし、通紙時間を短縮し生産性を向上します
  • ドライヤごとに個別に溝形状を設計したフィラーリングを製作します
  • フィラーリングは一日あたり8本前後の取付が可能です

ドライヤ内をキャリヤロープでテール通紙する際、なぜ通紙テールの蛇行が起こるのか?

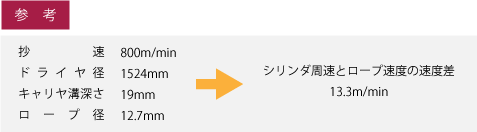

1.ドライヤシリンダのキャリヤロープ溝が深すぎるとロープの速度がシリンダ周速よりも著しく遅くなるので、通紙テールの蛇行が生じます。

2.キャリヤ溝が深すぎるとロープがテールを挟む力が弱くなり、通紙テールがロープから外れ易くなります。

ドライヤ溝形状による分類

  キャリヤ溝両端がテーパ キャリヤ溝両端または片側ストレートで底部がテーパまたは平ら

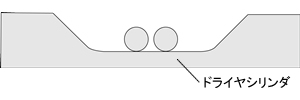

BEFORE

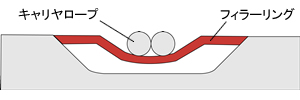

AFTER
