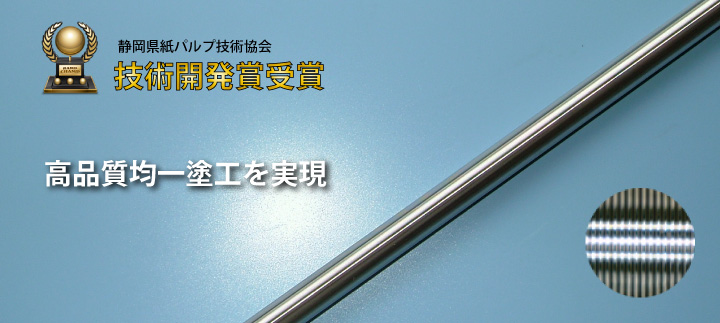

ワイヤーバーConverting Machinery
特長
- 高品質
- 自社開発設備で自社制作した、巻きムラが無くピッチ精度の高いバー
- 40年以上の製造・販売実績と高い制作技術
- 巻線ラインアップが豊富
- 0.025mmから1.5mmまで対応可能
- 極細線バー（0.075mm以下）により、超薄膜塗工を実現
- 徹底した品質管理
- 素材の受入から製品出荷まで、全工程検査を実施
- 受注製作・短納期
- ロッド径、長さなど、ご要望に合わせて制作可能
- 緊急でのご依頼にも対応（表面処理無しの場合）
- オプション：長寿命化のための表面特殊処理
- HCr（硬質クロム）メッキ処理：ワイヤー径0.2mm以上に対応
- DLC（ダイヤモンドライクカーボン）処理：極細線（0.075mm以下）に対応
仕様
- 材質
- ロッド、ワイヤー共にSUS304
- ロッド径
- M25～M75：Φ6mm～Φ15mm
- N100～ ：Φ6mm～Φ25mm
- ロッド長
- 3000mm以下
- 有効長
- 2600mm以下
- 巻線表
| 弊社記号 | 巻線No. | 巻線(mm) | ロッド径 |
|---|---|---|---|
| M25 | #1 | 0.025 | 6～15mm |
| M30 | 0.03 | 〃 | |
| M35 | 0.035 | 〃 | |
| M40 | 0.04 | 〃 | |
| M50 | #2 | 0.05 | 〃 |
| M60 | 0.06 | 〃 | |
| M75 | 0.075 | 〃 | |
| N100 | #4 | 0.1 | 6～25mm |
| N125 | #5 | 0.125 | 〃 |
| N150 | #6 | 0.15 | 〃 |
| N180 | #7 | 0.18 | 〃 |
| N200 | #8 | 0.2 | 〃 |
| N230 | #9 | 0.23 | 〃 |
| N250 | #10 | 0.25 | 〃 |
| N280 | #11 | 0.28 | 〃 |
| N300 | #12 | 0.3 | 〃 |
| N330 | #13 | 0.33 | 〃 |
| N350 | #14 | 0.35 | 〃 |
| N380 | #15 | 0.38 | 6～25mm |
| N400 | #16 | 0.4 | 6～25mm |
| N420 | #17 | 0.42 | 〃 |
| N450 | #18 | 0.45 | 〃 |
| N500 | #20 | 0.5 | 〃 |
| N550 | #22 | 0.55 | 〃 |
| N600 | #24 | 0.6 | 〃 |
| N650 | #26 | 0.65 | 〃 |
| N700 | #28 | 0.7 | 〃 |
| N750 | #30 | 0.75 | 〃 |
| N800 | #32 | 0.8 | 〃 |
| N850 | #34 | 0.85 | 〃 |
| N900 | #36 | 0.9 | 〃 |
| N1000 | #40 | 1.0 | 〃 |
| N1100 | #44 | 1.1 | 〃 |
| N1200 | #48 | 1.2（軟線） | 〃 |
| N1300 | #52 | 1.3（軟線） | 〃 |
| N1400 | #56 | 1.4（軟線） | 〃 |
| N1500 | #60 | 1.5（軟線） | 〃 |
その他仕様については、担当者にご相談下さい。

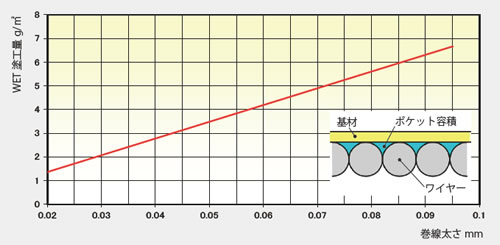

巻線径と塗工量
ワイヤーバーは、ポケット容積で塗工量が決定され、フィルム基材の場合で、ポケット容積の60～70%がWet塗工量になります。
使用例
- DMコータ
- バーコータの進化型、クローズド塗工、薄膜塗工に最適
- ちょい塗くん
- 卓上型バーコータ試験機、均一な塗布サンプル採りが可能
- ワイヤーバーコータ
- バーの交換で塗工厚の変更が容易に可能
- グラビアコート直後のスムージングバー
- 適用基材は、フィルム、紙、アルミニウム等
