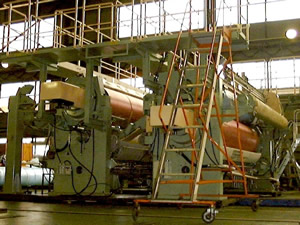

MCRソフトカレンダPaper Machinery

特長

• 信頼性の高い自己加圧式ロールMCRを使用し、加圧アームの無いコンパクトなフレーム
• 振動を効果的に吸収し、バーリングトラブルを解消し、使いやすいカレンダ
• きめ細かな線圧プロファイル制御により、速い応答で効果的なキャリパー制御（追加エネルギーは不要）
• 精密な線圧制御で広い線圧範囲をカバー：　５～３５０N/mm
• 加熱ロールにはペリフェラルドリルドロール（チルド鋼）を使用：表面温度１００℃～２００℃
• 充実した安全機構：停電などの緊急時の急速分離機能、弾性カバーの温度監視と端部冷却装置等

ＭＣＲ（マルチゾーン・コントロール・ロール）の特長

• ピストン（油圧エレメント）を使用した自己加圧式ロール：
  • 外部加圧装置は不要で、コンパクトでシンプルな配置となります。
• 各ピストンを独立制御またはゾーン制御：
  • ＰＣにて正確な線圧プロファイル制御を行い、局部線圧調節が可能です。
  • カレンダに使用して、局部紙厚調節が可能です。
  • （電磁誘導加熱のような外部調節装置が不要で、省エネルギー効果が高いです）
• 振動吸収機能を持っています：
  • バウンシングやバーリングの振動トラブルを解消します。
• 多数の実績に裏付けられた高信頼の機構
• 広い適用範囲：
  • 加圧面長８ｍ、設計速度１,５００ｍ／ｍｉｎまで
  • 線圧範囲　５～３５０Ｎ／ｍｍ（プレス、カレンダ用）
  • １００～１５００Ｎ／ｍｍ（シュープレス用）

構造と機能

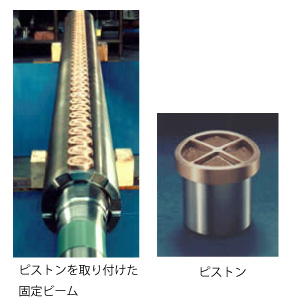

MCRの構造

ＭＣＲは、ニップにより発生する力を支える固定ビーム、ニップ力を発生させるピストン、ニップ力を相手ロールに伝えるロールセルが主要部品です。 ロールセルの両端は、固定ビームに固定されず、加圧方向にスライドできるように支持されています。 ピストンは固定ビームの加圧方向に１列に取付けられ、固定ビームの軸中心に開けられた穴から油圧が供給され、ストロークを持ちセルを加圧方向に移動させることが出来ます。 反加圧方向の固定ビーム両端には、カウンターピストンが取付けられ、ニップ開放と加圧時のロールセル変形量を多くする機能を持っています。 ＭＣＲの駆動は、相手ロールの連れ回り、またはギヤー駆動、ベルト駆動にて行います。

自己加圧の仕組み

ビームを通じて供給される加圧油は、ピストンを加圧し、加圧方向にスライドするロールセルを相手ロールに押し付けて、ニップを発生させます。 このとき加圧油の一部は、ピストンのキャピラリチューブを通ってピストン表面に流出して、潤滑油膜を形成します。 このためＭＣＲが加圧されて線圧を発生しているときには、常にセルとピストンの間は潤滑されています。またこのとき、キャピラリチューブを流出する油の粘性抵抗によって、振動を効果的に制動吸収する機能が発生します。 加圧油が止まると、カウンターピストンの力とセル自重によって、セルが移動しニップが開放されます。

マルチゾーン制御

加圧ピストンの列を面長方向にいくつかのゾーンに分割し、ゾーンごとに制御された油圧を送り、ピストンによって相手ロールにロールセルを押し付けて必要なニップを発生させます。 このとき生ずる相手ロールのたわみに合わせてロールセルを変形させ、平坦なニッププロファイルを創るように、各ゾーンの油圧をコンピュータで自動制御します。 この機能を利用して、任意の部分のニップ圧を任意に調節できるようになっています。

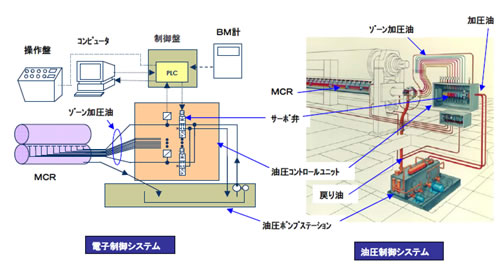

MCRの制御

コンピュータにてＭＣＲの最適制御に必要な制御データを作成します。
