グラビティストレーナPaper Machinery
KADANT AES社 技術提携品

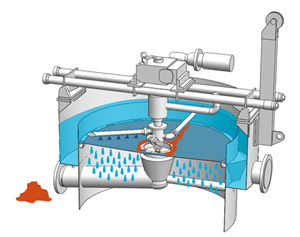

製紙工場の白水、清水などから繊維や固形分を分離する装置です。
重力による自然濾過式のため、経済性およびメンテナンス性に優れます。
特長
- 重力による濾過のため、フィルタに高い差圧が発生せず、安定運転とフィルタの長寿命が可能
- 電気設備は、回転シャワ駆動モータの０．４ｋＷのみ
- シャワ水は自己濾過水を使用するので、清水などの別ラインが不要
- 濾過状態と回転シャワ駆動部は、ストレーナ上部から容易に観察可能
- フィルタは、プラスチックワイヤまたはステンレスメッシュワイヤを選択可能
仕様
| 型式 | 最大処理流量m3/分 ※ | ワイヤ径mm | 直径mm | 高さmm | 総重量kg | シャワ使用水量(圧力0.2MPa) |
|---|---|---|---|---|---|---|
| 4005 | 3.0 | 1200 | 1550 | 1200 | 230 | 170リットル/min |
| 4015 | 5.2 | 1500 | 1900 | 1400 | 280 | 230リットル/min |
| 4025 | 7.8 | 1800 | 2200 | 1550 | 350 | 290リットル/min |
| 4035 | 12.0 | 2200 | 2500 | 1750 | 400 | 370リットル/min |
| 4045 | 16.5 | 2600 | 3000 | 1900 | 530 | 440リットル/min |
※処理水は清水、フィルタは100メッシュワイヤ使用時
